通気管がないと封水が消える。破封・サイフォン現象の仕組みを元現場監督が解説

「新築なのに、洗面所がなんか下水臭い……」。引き渡し後にそんなクレームが来たとき、私が真っ先に疑うのは通気管の施工不良です。新人時代、図面を見てこう思っていました。「排水管なのに、なぜわざわざ屋根の上まで延ばして空気を入れる必要があるんだ」と。その疑問を解かずに現場に出ると、やがてクレームという形で答えが返ってきます。通気管が何のために存在するのか、この記事はその一点を掘り下げます。

ボコボコ音は配管が窒息しているサインだ

トイレやキッチンで大量の水を一気に流したあと、別の場所の洗面所から「ボコボコッ……」という音が聞こえることがあります。あの音を「空気が抜けているだけ」と思うと判断を誤ります。実際は、配管の内部が窒息状態に陥り、苦し紛れにトラップの封水を吸い込んでいる音です。これを「吸い出し作用」あるいは「誘導サイフォン作用」と呼びます。

私がかつて引き継いだ集合住宅の改修工事で、前の業者が通気管を省略した施工を発見したことがあります。入居者全員から「下水臭い」というクレームが寄せられていましたが、原因は全室で破封が起きていました。通気管を後付けしただけで、全戸のクレームが止まりました。臭いの苦情は目に見えないだけに、原因の特定が遅れがちです。だからこそ、設計段階で通気計画を確実に組み込む必要があります。

ストローで分かる「負圧」とサイフォン現象の正体

なぜ封水が吸い出されるのか。この仕組みは、コンビニでもらうストローを使えば直感的に理解できます。ストローを水の入ったコップに差し込み、上端を指で塞いだまま持ち上げると、水はこぼれ落ちません。ストロー内部が密閉されて負圧になり、水を引き上げているからです。

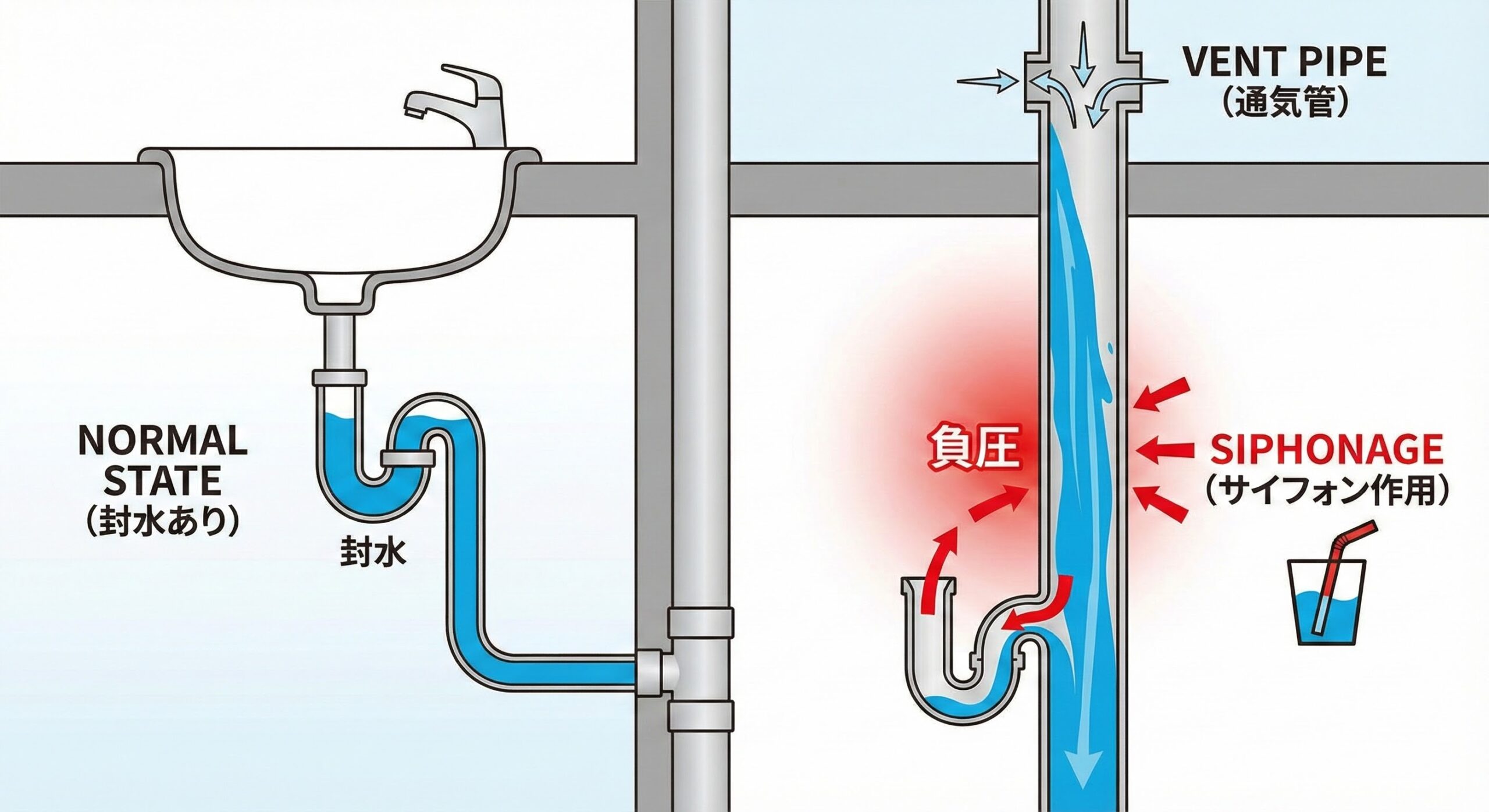

排水管でも、まったく同じ原理が働きます。縦管を一気に水が流れ落ちると、その背後の空気が引っ張られ、管内の気圧が急激に下がります。このとき通気管がなければ、配管はどこかから空気を補おうとします。最も手近な空気の入り口が、洗面所のSトラップに溜まっている封水なのです。封水は空気と引き換えに吸い出され、トラップは空になります。

破封すると部屋が下水と直結する

封水が吸い出されてなくなった状態を「破封」と言います。SトラップやPトラップに水が溜まっているのは、下水の臭いや虫が室内へ上がらないようにするための物理的な蓋です。この蓋が消えると、そこは下水管と部屋が直結したただの穴になります。「新築なのに臭い」というクレームの多くは、この状態が引き渡し時点からすでに起きていたケースです。

通気弁（ドルゴ通気弁・サイフォンブレーカーなど）を使う方法もありますが、弁が劣化したり異物で固着したりすると通気が取れなくなるという落とし穴があります。屋上まで通気管を立ち上げるルートが取れる場合は、弁類に頼らず物理的な開口を確保する方が長期的に安定します。弁による対応はあくまで補助手段として位置づけるのが、私の現場経験から出た判断です。

「空気の流れ」を意識する職人が破封を起こさない

通気管は「空気の換気」のためではなく、「配管内の気圧を大気圧に保つための呼吸口」です。水は重力だけで流れるのではなく、背後から空気がスムーズに入って初めて安定して流れます。この感覚を持たずに配管を組むと、水勾配や管径が正しくても破封が起きます。

横引き管を長くしすぎると空気抵抗が増し、通気が取れていても負圧が残りやすくなります。縦管への接続位置と横引き管の長さ、そして通気管の取り出し位置を三点セットで考える習慣をつけると、設計段階でのミスが減ります。

「水の流れは見えるが、空気の流れは見えない。見えないものを先に設計しろ」——私が若い頃に先輩から言われた言葉です。現場に出て20年以上経った今も、配管の設計図を前にするたびに思い出します。

排水設備において、水勾配と同じくらい重要なのが通気計画です。見えない圧力の変化を頭の中でイメージしながら管を組む。その習慣が、引き渡し後のクレームを防ぐ一番の近道です。

まとめ：通気管は「封水を守る保険」として設計する

通気管の役割は、換気でも消臭でもありません。排水時に生じる負圧を大気圧に戻すことで、トラップの封水を守ることです。この目的を理解せずに「面倒だから」と省略すると、引き渡し後に必ずクレームが来ます。サイフォン現象・誘導サイフォン作用・破封という言葉を、現場の場面と結びつけて覚えておいてください。

次の現場で配管図を引くとき、まず通気管のルートを確保してから横引き管の長さを決める順序で検討してみてください。その一手間が、竣工後の「なんか臭い」を根本から防ぎます。
