サドルバンドのピッチ、径と管種で変わる正しい支持間隔

竣工検査の前日、私は監督と一緒に天井裏を歩いた。メジャーを手にした検査官が翌朝やってくる。そのとき初めて、自分が打ったサドルバンドのピッチを「感覚で決めていた」と気づいた。結局その現場では、エルボ周りの支持が甘いと三箇所指摘された。検査官のメジャーは正直だ。この経験から学んだのは、数字を知っているかどうかで、現場の自信がまるで変わるということだった。

「1.5mでいいだろう」が通じない管種がある

横引き鋼管の支持間隔は、呼び径20A以下なら1.8m以下、25Aから40Aなら2.0m以下、50A以上は管の重量に応じて最大3.0mまで広げられる。数字だけ見ると単純に思えるが、鋼管と樹脂管を同じ感覚で扱うと必ず失敗する。これが私が最初にはまった落とし穴だった。

VP管やポリエチレン管は鋼管に比べて弾性が高い。夏場に天井裏の温度が40度を超えたり、温水を通したりすると、広いピッチのまま放置した管が波打つように変形する。「へびが這った」と表現する職人もいるが、一度変形した樹脂管を後から修正するのは非常に手間がかかる。

目安として、樹脂管の横引きは1.0mから1.5mピッチで支持を取る。鋼管の基準に引きずられず、管種ごとに確認する習慣を持つことが大切だ。配管を施工する前にメーカーの施工要領書を一度開いておくと、現場での判断に迷いがなくなる。

検査で必ず見られる「継手から300mm」の原則

直管部分のピッチよりも、実際の検査で指摘されやすいのが継手周りの支持だ。エルボ（曲がり）、チーズ（分岐）、バルブ、水栓金具のそれぞれから300mm以内にサドルバンドが入っていないと、検査官のメモに記録される。

なぜ継手の近くで支持が必要なのか。ウォーターハンマー（水撃）が起きたとき、管の方向が変わる継手部分に応力が集中する。支持がなければその力を継手だけで受け止めることになり、繰り返しの衝撃で継手が緩み、漏水につながる。「継手の両脇を固める」という言葉を先輩から教わったのはずっと後のことで、理由を知ってからは自然と手が動くようになった。

バルブ類は特に見落としやすい。バルブ自体に重量があるため、その荷重を継手ではなくバルブ本体で支持する独立した支持金具が必要になる場合がある。カタログや仕様書に「バルブ支持」の項目が書かれていることも多いので、施工前に確認しておく価値がある。

たわんだ配管が生む機能不良と印象の問題

支持間隔が広すぎると起こるのは、見た目の問題だけではない。横引き管がたわむと、勾配が計算通りにならない。ドレン配管でたわんだ部分に水が溜まり続ける、冷媒管でオイルが戻りにくくなる、といった機能上の欠陥が後から表面化する。施工直後は問題なくても、数年後に「あの工事が原因では」と呼び出されることになりかねない。

洗濯ロープに荷物をかけすぎると中央が大きく垂れ下がるように、支持の間隔と管の重量のバランスは施工時に決まる。後から変えるには天井を開けるしかない。レーザー墨出し器で基準線を出してから均等ピッチでサドルを並べると、仕上がりの直線性が一目で分かる。検査官だけでなく、後から天井裏を見た別の職人も「この人は丁寧に仕事をする」と判断する。

「感覚」から「根拠」に切り替えると迷いが消える

支持間隔の数字を頭に入れてから、私の施工の速度は落ちなかった。むしろ判断に迷う時間が減り、打つ前から「ここに入れる」と決められるようになった。感覚で仕事をしている間は、常に「これで大丈夫か」という不安が頭の片隅にある。根拠を持てば、その不安がなくなる。

ただし、数字はあくまで最低基準だ。現場の条件によっては、より細かいピッチが適切な場合もある。天井裏の温度が高い環境、振動が伝わりやすい機械室周辺、細い径の長い横引きは、標準より一段細かく支持を取っておくほうが安全側に立てる。規定を知った上で、現場の状況を読んで判断する。それが「感覚」とは別次元の、経験に裏打ちされた施工だと思っている。

「メジャーを持った検査官の前で慌てないために、メジャーを持って施工する」——これが先輩から教わった言葉で、今も現場に出るたびに思い出す。

まとめ：数字と現場を両方持って現場に立つ

サドルバンドの支持間隔は、管径・管種・継手近傍という三つの軸で決まる。鋼管なら呼び径に応じて1.8mから3.0m、樹脂管なら1.0から1.5m、そして継手から300mm以内に必ず支持を入れる。この三点を押さえておけば、検査で指摘される大半のケースは防げる。

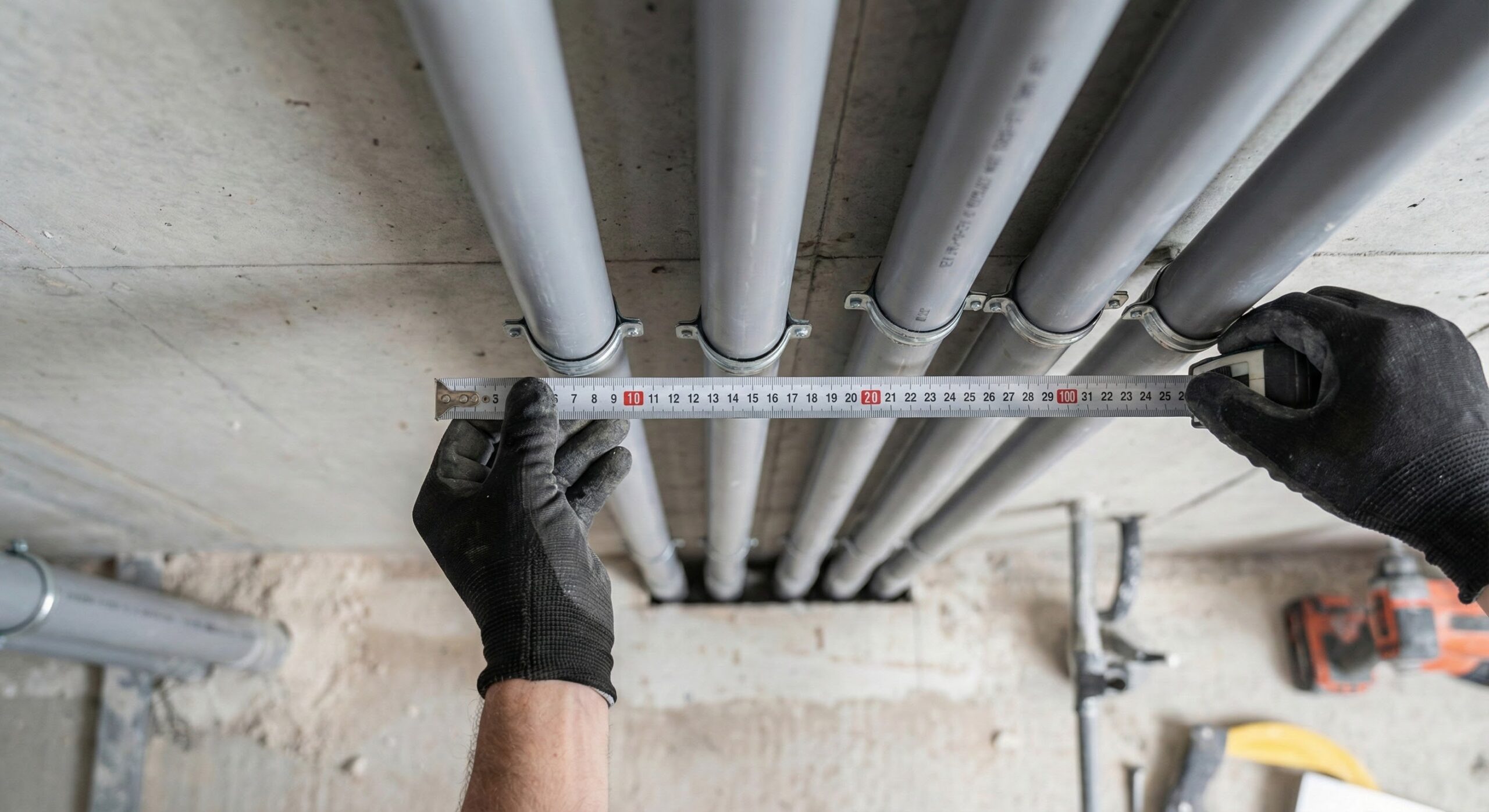

次に天井裏でサドルを打つとき、一度メジャーを当てて確認してみてほしい。「これで合っているか」という不安が「これで正しい」という確信に変わる瞬間が、職人としての一段上がり目だと感じている。
