図面に指定がないVP管・VU管、プロが現場で使い分ける3つの基準

現場に入ったら、図面の配管欄がただ「排水管」とだけ書いてあった。そういう経験は、配管を少しでも触ったことがある人なら一度はあるはずです。「とりあえず安いVUでいいか」と即断したくなる気持ちは分かります。ただ、その判断が後の掘り返し工事につながることがある。どの場面で何を選ぶかを知っているかどうかが、プロとそうでない人の差になります。

強度の差は「厚み」ではなく使い方で決まる

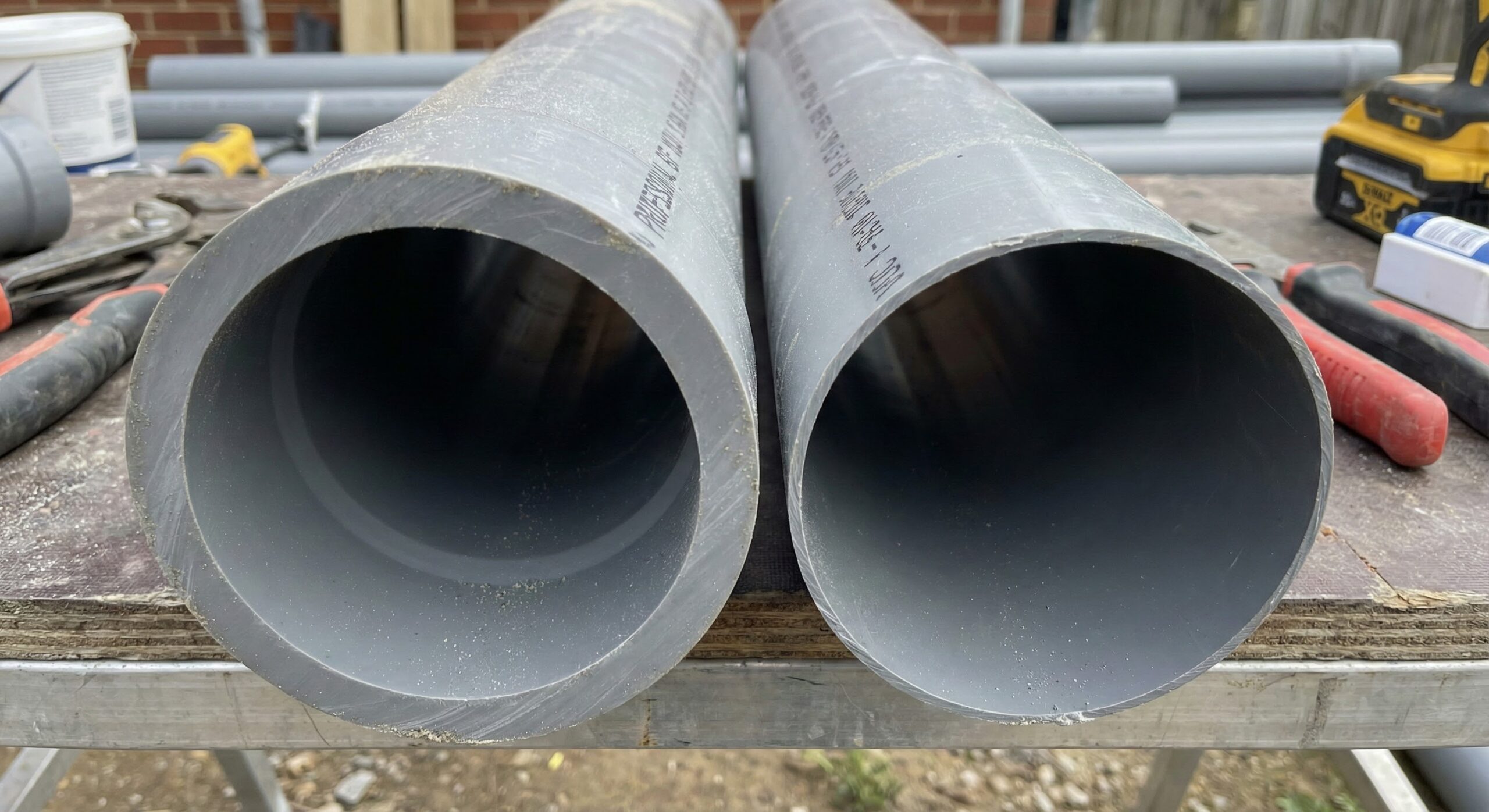

VP管とVU管の違いを「厚みが違うだけでしょ」と理解している若手は多いです。確かにそうなのですが、問題はその厚みの差が現場でどう効いてくるかです。同じ100Aでも、VP管の肉厚は約4.1mm、VU管は約3.1mmと1mm差があります。数字にすると小さく見えますが、土圧や衝撃がかかる場面ではこの差が決定的になります。

VU管は内径がVP管より少し広いぶん、流速と排水量の面で有利です。同じ管径でも断面積が広いので、排水専用であればVUのほうが流れの面では優れているとも言えます。ただし、それは「外から力がかからない条件」での話です。地中や床下という環境で外圧がかかり始めると、この優位性は逆転します。

埋設配管でVUを選んでいい場面と、選んではいけない場面

屋外の地中埋設排水管には、一般的にVU管が使われます。安価であること、内径が広く流れが良いこと、そして十分な土被りが確保できれば強度上の問題がないことが理由です。宅地内の汚水管や雨水管を標準的な深さで埋める場合、VU管で問題が起きることはまずありません。

ただし、駐車場や車両通路の直下に埋める場合はVP管を選ぶのが原則です。土被りが300mm程度しか確保できない場所で2トン車が何度も乗り越えれば、VU管は少しずつ楕円形に変形します。変形が進むと継手との接続部から水が漏れ、後から掘り返すことになります。図面に管種の指定がないときは、「車が乗るか」「埋め深さが確保できるか」この2点を必ず確認する習慣をつけてください。

屋内配管でVUを選ぶと起きること

天井裏や床下の排水配管は、機能だけ考えればVU管でも問題なく流れます。実際、古い集合住宅ではVU管が使われていることも珍しくありません。では、なぜ最近のマンションや戸建てではVP管が標準になりつつあるのか。理由は二つあります。

一つは遮音性です。肉厚なぶん、排水音が躯体に伝わりにくくなります。VU管は薄い分、水が流れる音がそのまま管壁を振動させ、天井や床を通じて居室に響きます。もう一つは釘貫通リスクです。大工が床材を貼る際に誤って管の真上から釘を打つことがあります。VU管は薄いため釘がすぐ貫通しますが、VP管なら貫通しにくい。クレームになってから探知して掘り起こす手間を考えれば、最初からVPを使っておくほうがトータルコストは低くなります。

継手の「段差」が最大の落とし穴になる理由

VP管とVU管を混在させる現場で、一番やってはいけないミスがあります。管種と継手の組み合わせを間違えることです。VP管にはVP用継手、VU管にはVU用継手を使わなければなりません。外径が同じように見えても、受け口の内径が微妙に違います。

VP管にVU用継手を使うと、管の差し込み部の内側に小さな段差ができます。この段差に髪の毛、油脂、汚物が引っかかり始め、数年後に詰まりとして現れます。詰まり場所が天井裏や床下の接続部であれば、解体を伴う補修工事になります。管と継手は必ずセットで使う、という原則はこういう理由があります。

「管種を変えるなら継手も変える。ここを省略すると、詰まりは必ず起きる。時間の問題だ」——ある設備工事の先輩職人が口を酸っぱくして言っていた言葉です。

混在が避けられない場合、たとえば既存のVU系統に一部VP管を継ぐような改修工事では、異径ソケットや変換継手を使って段差をゼロにする処理が必要です。この作業を面倒だからと省略すると、後工程の職人や将来のメンテナンス業者が困ることになります。

まとめ。図面に書いていないときこそ判断力が試される

VP管とVU管の選定基準を整理すると、埋設で車両荷重がかかる場所はVP、一般的な屋外埋設はVU、屋内はVP（または防音管）が無難、という軸になります。コストを優先してVUを選ぶこと自体は間違いではありませんが、「後から掘り返す工事」のコストは資材の差額の比ではありません。

図面に指定がないときは、「ここに外圧がかかるか」「音のクレームリスクはあるか」「継手と管種がそろっているか」の三点を確認してから発注してください。迷ったときに強い側を選ぶのは、経験則から来るリスク管理です。この判断軸を自分のものにしておくと、現場での決断が速くなります。
