通気管がないと封水が消える。現場監督が見た詰まりの真犯人

「ゴポゴポ鳴る」「下水の臭いが上がってくる」——入居直後にそんなクレームが届いたとき、最初に疑うべき場所がある。通気管の欠如か、あるいは施工ミスだ。現場を15年やってきた経験から言えば、通気管は「あれば安心」という話ではない。なければ排水そのものが機能しなくなる、設備の生命線だ。この記事を読むことで、なぜ通気管がないと排水が止まるのか、そして竣工検査のどこを見れば施工ミスを見抜けるのかが分かる。

負圧が封水を引き抜くまでの話

排水管の中を水が流れる瞬間、管内の空気は行き場を失う。栓をしたペットボトルを逆さにしたとき、水がドボドボと断続的にしか落ちないのと同じ原理だ。通気管がなければ、排水が流れるたびに管内が負圧になる。その負圧はもっとも近くにある「水の薄い場所」で解消されようとする。その場所が、洗面台やトイレのトラップに溜まっている封水だ。

封水が引き抜かれると、下水の臭気と虫が封水という蓋を失った配管を通じて室内へ直通する。これを「誘導サイホン現象」と呼ぶが、現場では「トラップ破れ」と言う方がずっと通じる。ゴポゴポという音は封水が揺らされているサインであり、臭気が上がってきたときにはすでに封水の大半が消えている段階だ。

伸頂通気とループ通気、現場での使い分け

通気方式には大きく分けて「伸頂通気」と「ループ通気（各個通気）」がある。戸建て住宅の多くは伸頂通気で、排水立て管をそのまま屋上まで延ばして大気開放するだけのシンプルな方式だ。コストが安く施工も単純だが、横引き管が長い物件や複数の器具が連続する集合住宅では誘導サイホンが起きやすい弱点がある。

そこで使われるのがループ通気管だ。最上流の器具から通気支管を引き出し、通気立て管に接続することで、各器具の封水を個別に守る。ただし、接続位置を器具排水管の水面より45度以上上方で取らないと、逆に汚水が通気管に流れ込む。図面上は正しく描かれていても、配管工の習慣で位置がわずかにズレることがある。竣工検査で必ず現物を目視確認すべき箇所の一つだ。

断熱材で塞がれた通気管。築2年の戸建てで起きたクレーム

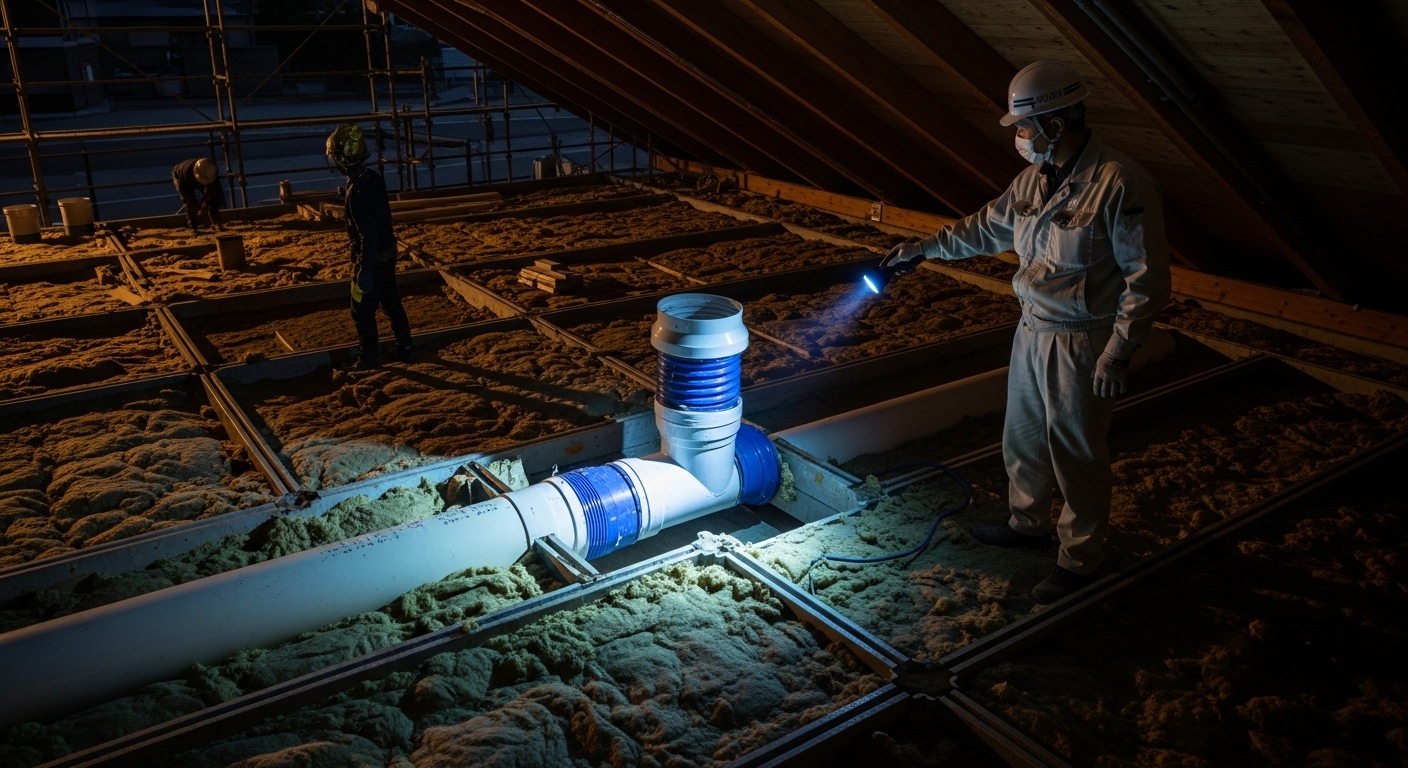

築2年の戸建てで「1階トイレだけ臭い」という案件に関わったことがある。図面には伸頂通気が正しく描かれていた。しかし屋根裏を開けてみると、通気管の開口部が断熱材で完全に塞がれていた。職人が「邪魔だから」と施工中に詰め込んだのが原因だった。管は存在しているが機能はゼロ、物理的に通気管がない状態と変わらない。

封水の水位を測定器で確認すると、排水前後で30mm近く変動していた。基準値の下限とされる50mmの半分以下まで封水が引かれていた計算になる。修繕そのものは断熱材の除去だけで済んだが、入居者への説明と補償を含めると結局50万円近いコストになった。図面の確認だけでは見抜けなかった事例だ。

この経験から痛感したのは、「通気経路が紙の上で正しいか」と「空気が実際に通っているか」はまったく別の話だということだ。完成後に目では見えない空気の流れを検査する工程を、品質管理の手順に組み込む必要がある。

「あって当たり前」だから見落とされる落とし穴

通気管の難しさは、正常に機能していても誰も気づかない点にある。クレームが出て初めて「そういえば確認していなかった」となる設備の代表格だ。ここに現場監督としての本当の落とし穴がある。

一般論として「通気管は必要」と知っている人は多い。しかし「ループ通気の接続位置が45度未満だと逆効果になる」「断熱施工と同日に行われる作業は通気を塞ぐリスクがある」という具体的な条件まで把握して検査できている監督は、経験の浅い現場ではまだ少ない。知識を「現物を見るための目」に変換する習慣が、竣工後のトラブルを実際に減らす。

通気管は地味な設備だが、それが機能しなければ排水全体が止まる。施工段階で通気経路を図面と現物の両面から押さえる検査の習慣を、自分のチェックリストに加えてほしい。

まとめ：通気管の問題は「見えない空気の話」だと忘れない

通気管がないと、排水のたびに管内が負圧になり、封水が引き抜かれて臭気と虫が室内に入り込む。これは物理の問題であり、施工ミスがあれば「通気管がある」という事実だけでは防げない。伸頂通気かループ通気かを問わず、開口が塞がれていないか、接続角度が正しいかを現物で確認することが品質管理の要になる。

入居後のクレームはお金と信頼の両方を削る。竣工検査のチェックリストに「通気経路の現物確認」を一行加えるだけで、その後の50万円が不要になることは十分にある。知っているつもりの通気管知識を、現場で使える行動に変えてほしい。
